Arbeitsprobe 02 · Entwurf und Konstruktion

Wohnhaus HENRI JETTE

Ein Wohnhaus, durchgearbeitet vom Lageplan bis zur Schraube – Entwurf und Konstruktion in einem Projekt.

Möblierter Schnitt A-A durch das Wohnhaus, Maßstab 1:50: drei Ebenen, die sich um einen versetzten Treppenlauf staffeln, links der eingeschnittene Vorbereich. — 00Schnitt A-A · M 1:50 · Drei Wohnebenen staffeln sich um den Treppenlauf; der Schnitt ist möbliert, damit der Maßstab der Räume lesbar wird.

01 Aufgabe

Im Modul Entwurf 3 / Konstruktion 3 war ein Wohnhaus nicht nur zu entwerfen, sondern konstruktiv durchzuarbeiten – dasselbe Haus vom Städtebau bis ins Detail. Der Baukörper staffelt drei Geschosse in den Hang, die Fassade wechselt zwischen geschlossener Lattung und großen Öffnungen zum Garten.

Die Abgabe reicht vom Lageplan über Grundrisse, drei Schnitte und vier Ansichten bis zu den Details im Maßstab 1:5: Fensteranschluss, Sockel, Dachrand, Terrassenaustritt und Treppe. Zwei Arbeitsmodelle – ein Schnittmodell und ein Außenmodell – prüfen Raum und Fügung.

02 Projektdaten

Art: Studienarbeit, Hochschule Mainz · Entwurf 3 / Konstruktion 3
Aufgabe: Wohnhaus, Entwurf mit konstruktiver Durcharbeitung
Betreuung: Prof. Löffelhardt · Prof. Braun
Zeitraum: Sommersemester 2021
Leistungen: Lageplan · Grundrisse · Schnitte · Ansichten · Fassadenplan 1:20 · Details 1:5 · zwei Modelle
Werkzeuge: ArchiCAD · Modellbau von Hand

03 Der Entwurf

Jede Zeichnung lässt sich anklicken und dann noch einmal vergrößern.

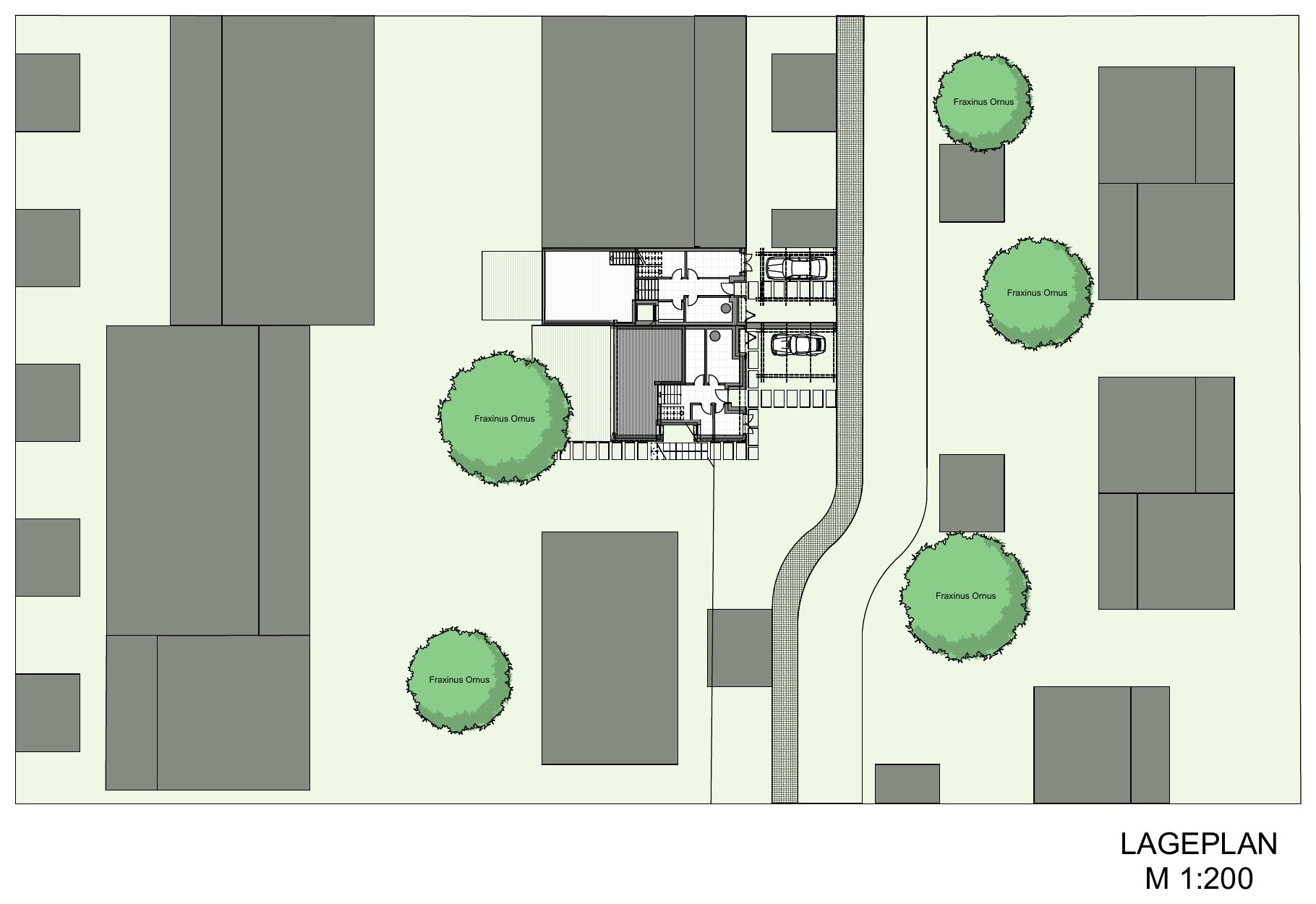

Lageplan 1:200: das Wohnhaus als gestaffelter Baukörper in einer Nachbarschaft aus freistehenden Häusern, erschlossen über eine geschwungene Straße. — 01Lageplan · M 1:200 · Der gestaffelte Baukörper zwischen den Nachbarhäusern.

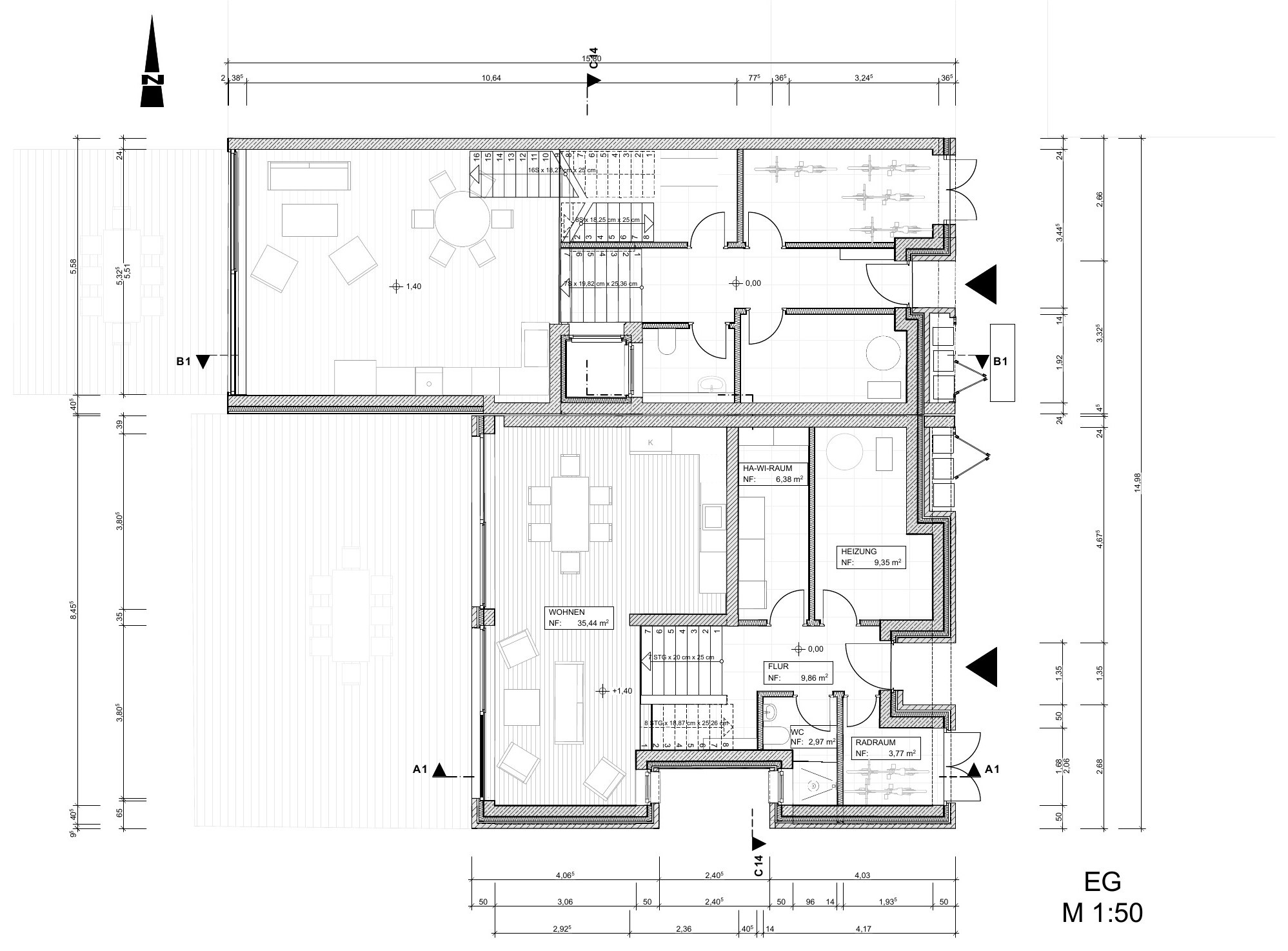

Erdgeschossgrundriss 1:50, möbliert: Wohnen und Essen als zusammenhängender Raum, dazu Küche, Eingang und Treppenlauf. — 02Erdgeschoss · M 1:50 · Wohnen und Essen als ein zusammenhängender Raum, dahinter die dienenden Räume.

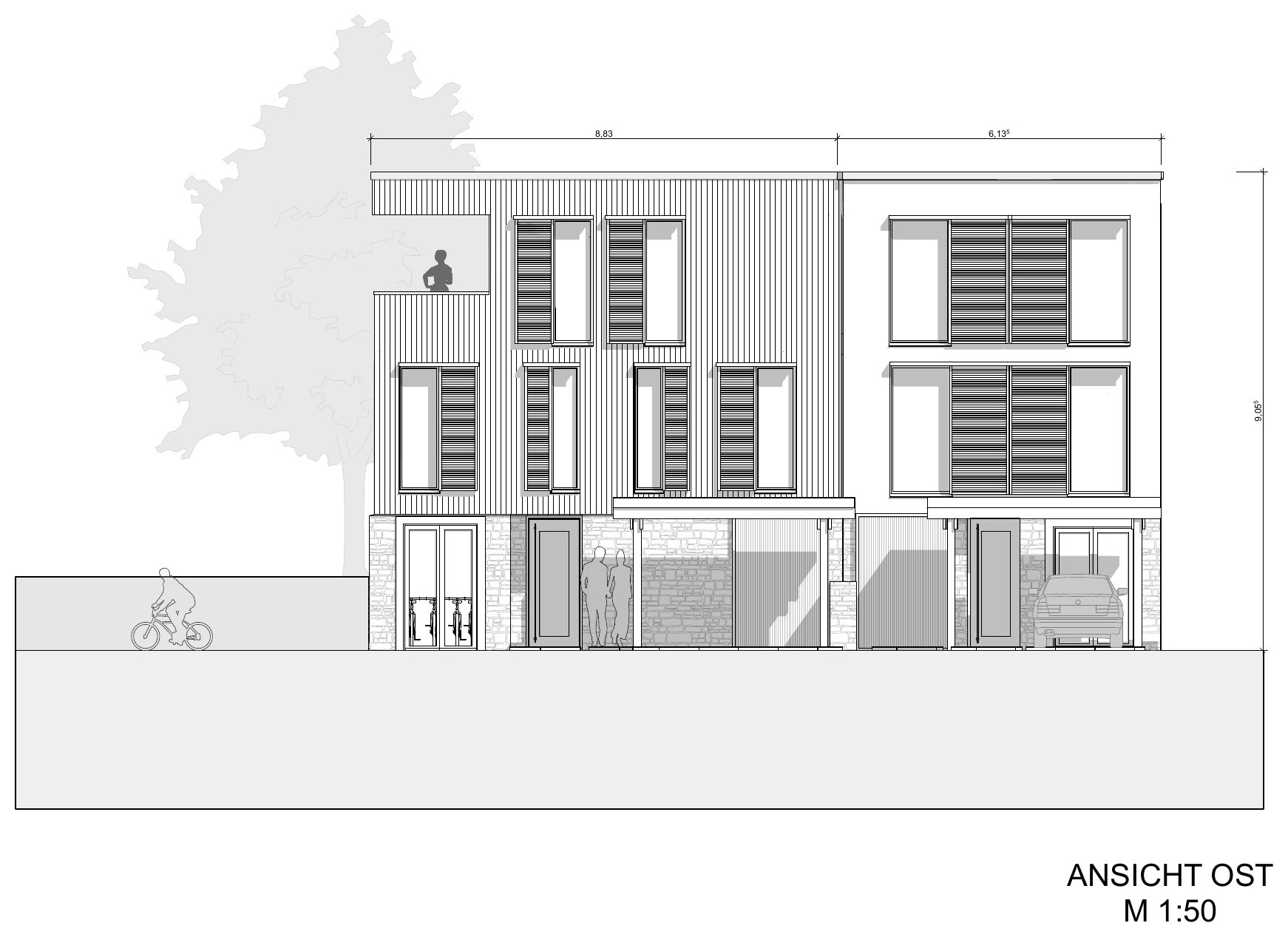

Ansicht Ost 1:50: vertikale Holzlattung über zwei Geschossen, dazwischen große Öffnungen und ein zurückspringendes Sockelgeschoss. — 03Ansicht Ost · M 1:50 · Geschlossene Lattung und große Öffnungen im Wechsel.

04 Die Konstruktion

Vom Fassadenplan im Maßstab 1:20 bis zu den Anschlüssen im Maßstab 1:5 – jedes Detail gehört zu diesem Haus, keines ist aus einem Katalog übernommen.

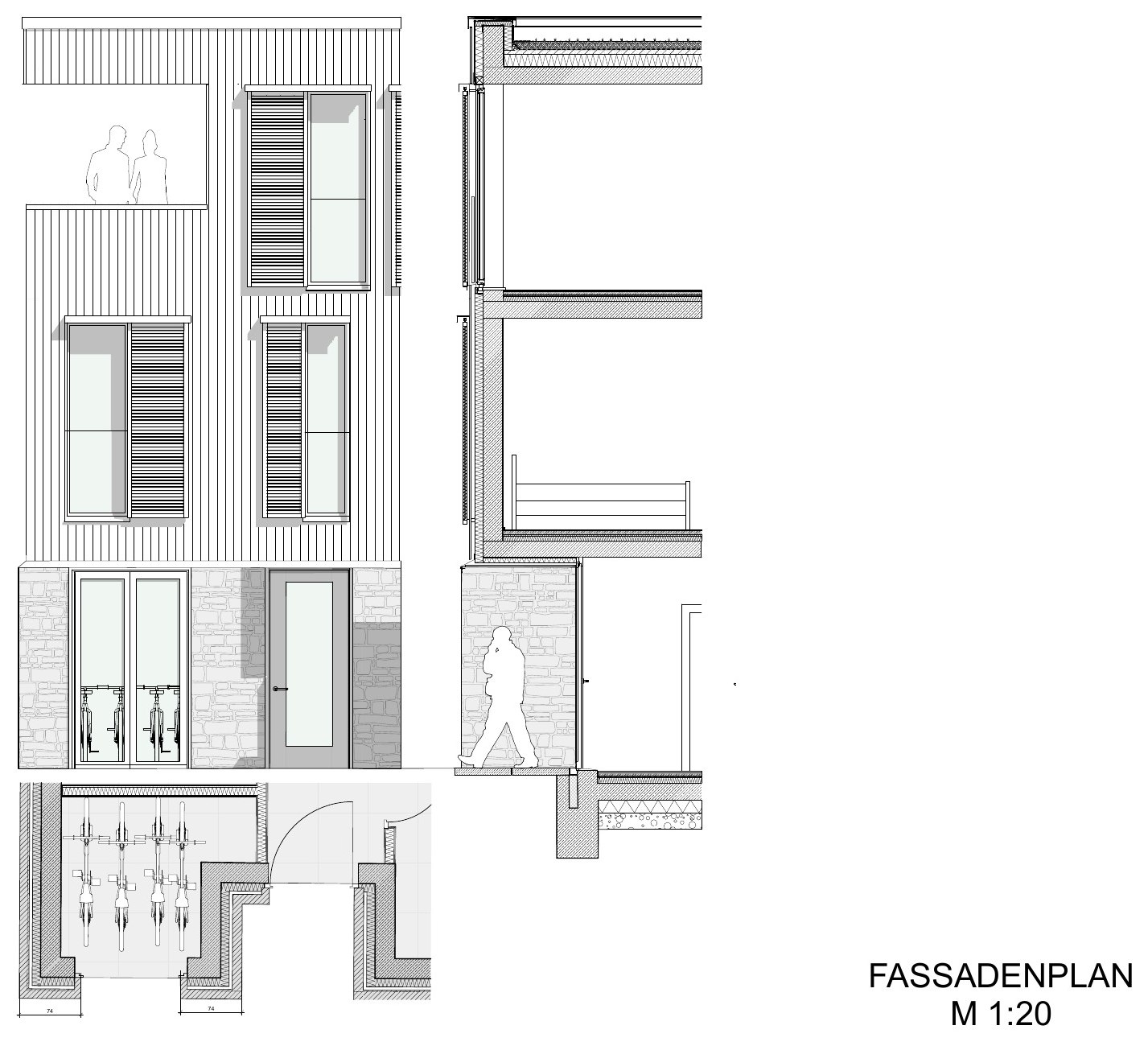

Fassadenplan 1:20: Ansicht und Vertikalschnitt der Fassade nebeneinander, mit Lattung, Fensterbändern und Sockel. — 04Fassadenplan · M 1:20 · Ansicht und Schnitt der Fassade im Zusammenhang.

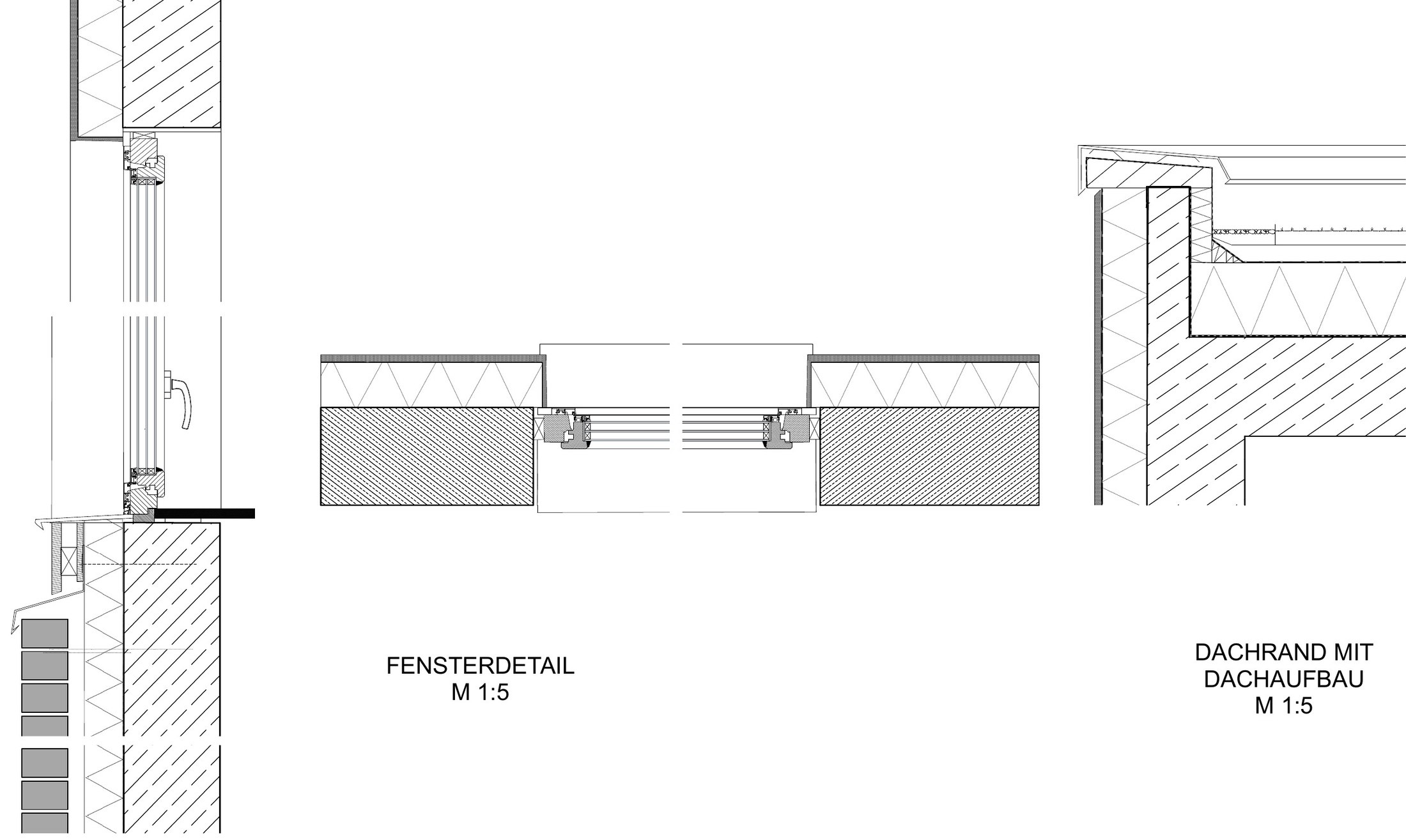

Fensterdetails 1:5: Anschlüsse von Rahmen, Dämmebene und Lattung im Horizontal- und Vertikalschnitt. — 05Fensterdetail · M 1:5

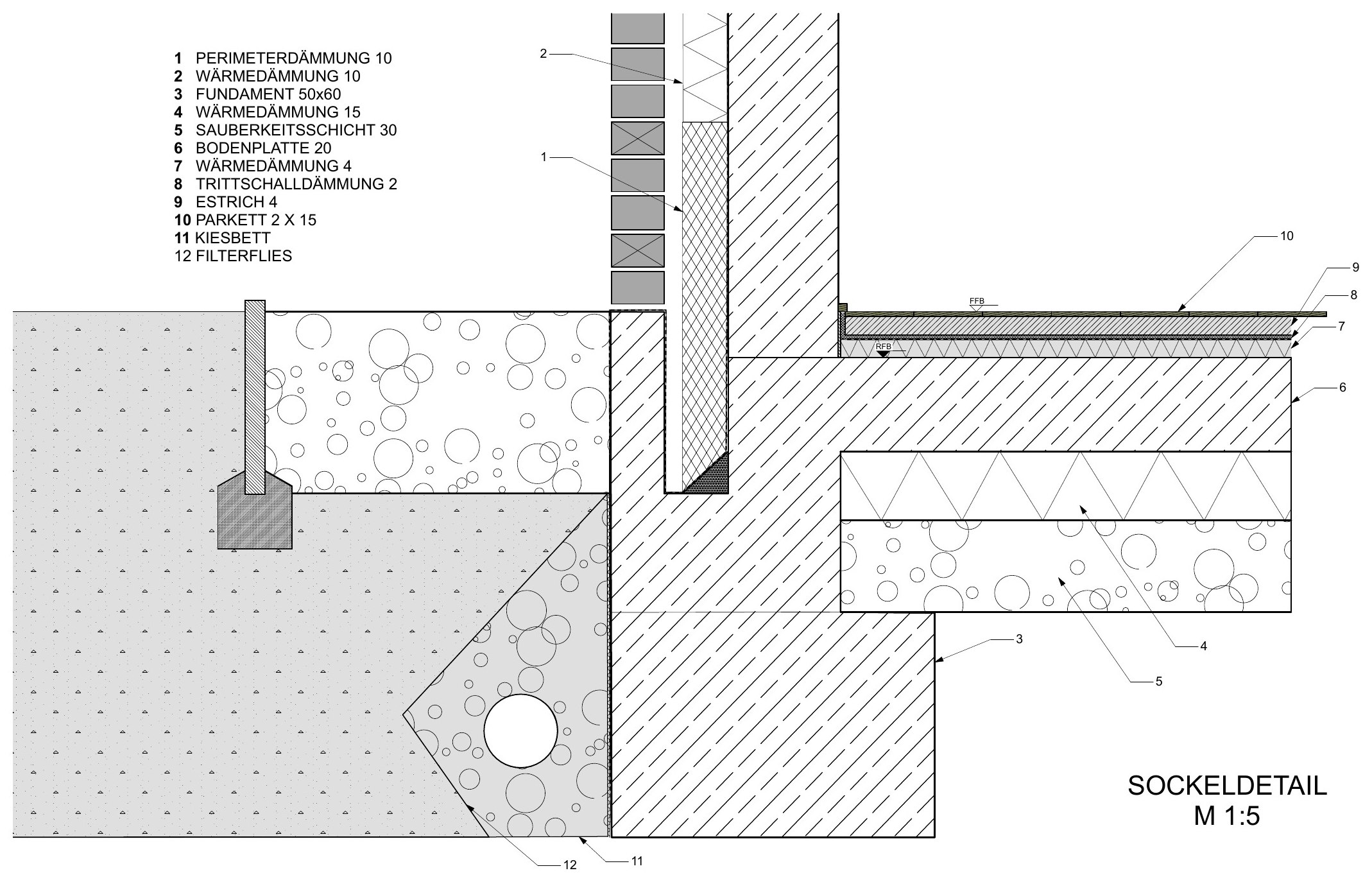

Sockeldetail 1:5 mit vollständiger Schichtenbeschriftung: Perimeterdämmung, Abdichtung, Bodenaufbau und Fassadenfuß. — 06Sockeldetail · M 1:5 · Mit vollständiger Schichtenbeschriftung.

05 Modelle

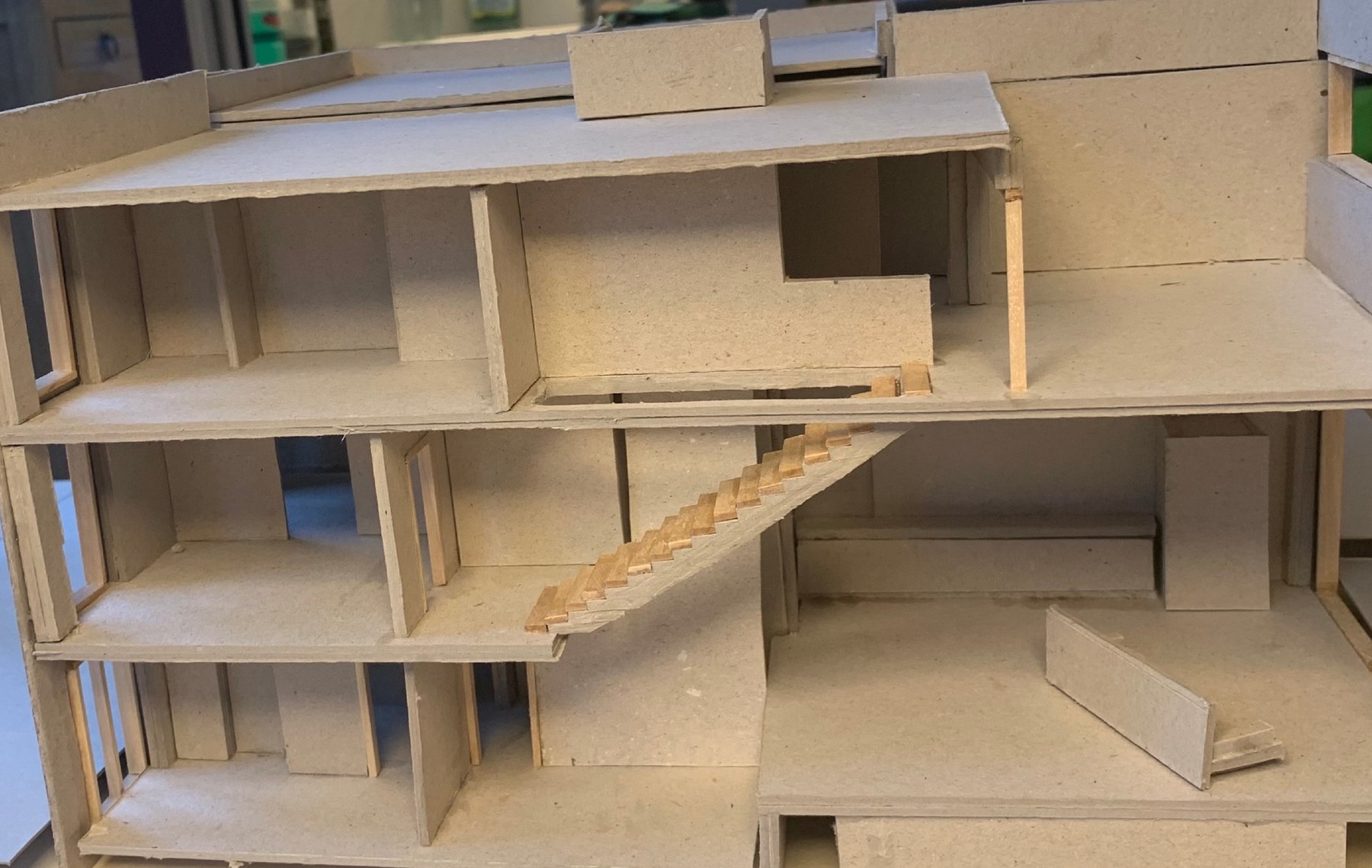

Schnittmodell aus Karton: der Blick in die drei gestaffelten Ebenen mit dem innenliegenden Treppenlauf. — 07Schnittmodell – der Blick in die gestaffelten Ebenen.

Außenmodell aus Karton: der gestaffelte Baukörper mit den vertikalen Fassadenöffnungen. — 08Außenmodell – Baukörper und Öffnungen.
